Характеристики
Технические характеристики
pH рабочей среды
4–14
Единица измерения
кг
Макс. давление (нефтепродукты/агрессивные среды, неподвижные соединения)
до 37 МПа
Макс. температура (нефтепродукты/агрессивные среды, неподвижные соединения)
до +600 °C
Марка
АГИ
Минимальная партия
1 бухта (15–20 кг)
Производитель
Россия
Рабочая температура (аммиак)
от −70 до +150 °C
Рабочая температура (водяной пар)
до +565 °C
Рабочая температура (воздух, азот, инертные газы)
до +325 °C
Рабочая температура (нефтепродукты)
до +450 °C
Рабочее давление (водяной пар)
до 35 МПа
Рабочее давление (воздух, азот, инертные газы)
до 20 МПа
Рабочее давление (нефтепродукты)
до 32 МПа
Серия
Набивки АГИ
Сертификаты
Не подлежит обязательной сертификации
Скорость скольжения (арматура)
до 2 м/с
Скорость скольжения (насосы)
до 15 м/с
Стандарт
ГОСТ 5152-84
Тип
Асбестовая плетёная проклеенная с графитом ингибированная
Массо-габаритные характеристики
Вес 1 пог. м
~435 г
Диаметр
22 мм
Сечение
22 × 22 мм (± 0,5 мм)

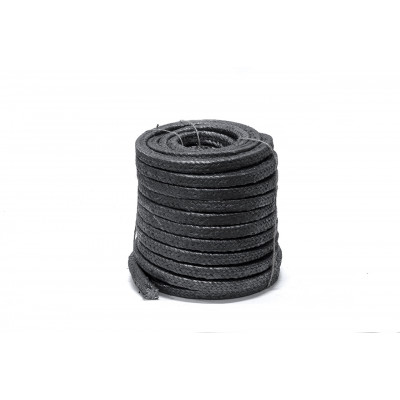

Набивка сальниковая АГИ 22×22 мм — ГОСТ 5152-84
Асбестовая графитированная ингибированная набивка марки АГИ — промышленное уплотнительное изделие, изготовленное методом плетения из асбестовых нитей с последующей пропиткой графитом и антикоррозионными ингибиторами. Соответствует требованиям ГОСТ 5152-84. Производство — Россия.
Назначение и область применения
Набивка предназначена для набивки сальниковых камер с целью герметизации подвижных и неподвижных соединений: запорной арматуры, центробежных и поршневых насосов, компрессоров, задвижек, вентилей, а также технологических аппаратов. Рабочий диапазон кислотности среды — pH 4–14.
Допустимые рабочие среды и параметры
- Воздух, азот, инертные газы: давление до 20 МПа, температура до +325 °C, скорость скольжения до 2 м/с
- Водяной пар: давление до 35 МПа, температура до +565 °C, скорость скольжения до 2 м/с
- Нефтепродукты (жидкие и газообразные): давление до 32 МПа, температура до +450 °C; в неподвижных соединениях — до 37 МПа и до +600 °C
- Вода, питательная вода, органические продукты: давление до 2 МПа, температура до +70 °C; скорость скольжения до 15 м/с (насосы)
- Аммиак жидкий и газообразный: давление до 32 МПа, температура от −70 до +150 °C; скорость скольжения до 15 м/с (насосы)
Ключевые технические характеристики
- Сечение: 22×22 мм (допуск ±0,5 мм)
- Масса 1 п.м.: ~435 г
- Минимальная партия: 1 бухта (15–20 кг)
Преимущества набивки АГИ
- Высокая термостойкость и химическая устойчивость благодаря асбестовой основе
- Графитовая пропитка обеспечивает низкий коэффициент трения и самосмазывание
- Ингибиторы защищают металл штока от электрохимической коррозии
- Широкий диапазон рабочих сред — от криогенных до высокотемпературных
