Характеристики
Технические характеристики
CH1
36
L1 (мм)
56
L2 (мм)
23,1
L3
21,9
WP (bar)
290
Бренд
CAST
Диаметр трубы AM
25
Диаметр трубы AW
1
Диаметр трубы BM
18-20
Диаметр трубы BW
3/4
Рабочее давление (бар)
290
Резьба JIC 37° A
1 5/16-12
Резьба JIC 37° B
1 1/16-12
Серия
Универсальная
Размер L2 (мм)
23,1
Размер L1 (мм)
56
WP (bar) рукава
290
Стандарт трубных соединений
Соединения 37° SAE J514
Тип трубного соединения
проходной/адаптер
Исполнение трубного соединения
прямой
Резьба трубного соединения 1
UNF
Резьба трубного соединения 2
UNF
Резьба ТС 2
UNF
Резьба ТС 1
UNF
WP (bar) рабочее давление
290
Размер резьбы 9
1 5/16-12
Размер резьбы 13
1 1/16-12
D трубы AW
1
D трубы BM
18-20
D трубы AM
25
D трубы BW
3/4
Массо-габаритные характеристики
Размер CH1
36
Размер L3
21,9

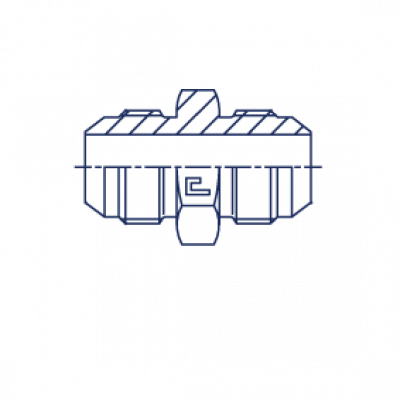

Прямое соединение используется для соединения двух участков трубопровода в гидросистемах.
